הקדמה קצרה
תא העומס של קרן הגזירה הוא חיישן דיוק שנועד למדוד כוח על ידי המרת דפורמציה מכנית לאות חשמלי, המשמש בדרך כלל במערכות שקילה; הדגם המסוים הזה כולל תא עומס של 500 ק"ג העשוי מפלדת אל חלד לעמידות ועמידות בפני קורוזיה בסביבות תעשייתיות.
תכונה
1. עוצב עבור סביבות תעשייתיות קשות עם איטום בדירוג IP68 מפני חדירת אבק ולחות, אידיאלי לשימוש עם תא עומס של 500 ק"ג.
2. בנוי מפלדת אל חלד לעמידות מעולה בפני קורוזיה ועמידות-לטווח ארוך, מה שמבטיח ביצועים אמינים של תא העומס במשקל 500 ק"ג.
3. מבנה מרותך ואטום לחלוטין מונע כניסת מזהמים לאזור מד המתח הפנימי.
מפרט ליבה
| טווח עומס | 50 ק"ג-10000 ק"ג |
| פלט מדורג (mV/V) | 2.0mV/V או 3.0mV/V |
| טעות מקיפה | ±0.02%FS |
| התנגדות קלט/פלט (Ω) | 385±10/350±5 |
| אורך מפרט חוט | φ5.2*5m או מותאם אישית |
| שיטת חיווט |
אדום --------Excitation+ שחור--------עירור- |
בַּקָשָׁה
מפרט פרטי דגם ZH-SB1SH
|
יְכוֹלֶת |
0.05-10t |
חוֹמֶר |
נירוסטה |
|
פלט מדורג (mV/V) |
2.0±0.005 3.0±0.005 |
אי-לינאריות |
±0.02%FS |
|
היסטרזיס |
±0.02%FS |
הֲדִירוּת |
±0.01%FS |
|
זחילה (30 דקות) |
±0.02%FS |
איזון אפס |
±1.00%FS |
|
השפעת טמפרטורה על אפס |
±0.02%FS/10 מעלות |
השפעת הטמפרטורה על הפלט |
±0.02%FS/10 מעלות |
|
התנגדות כניסה (Ω) |
385±10 |
התנגדות פלט (Ω) |
350±5 |
|
התנגדות בידוד |
גדול או שווה ל-5000MΩ |
מתח עירור |
5V-10V(DC) |
|
טווח טמפרטורות מפוצה |
-10~+50 מעלות |
טווח טמפרטורות הפעלה |
-20~+60 מעלות |
|
עומס יתר בטוח |
120% FS |
טעינה שבירה |
150% FS |
|
כֶּבֶל |
Φ5.2 X 5M או בהתאמה אישית לפי בקשה |
קוד צבע כבל |
קלט: אדום+ שחור- פלט: ירוק+ לבן- |

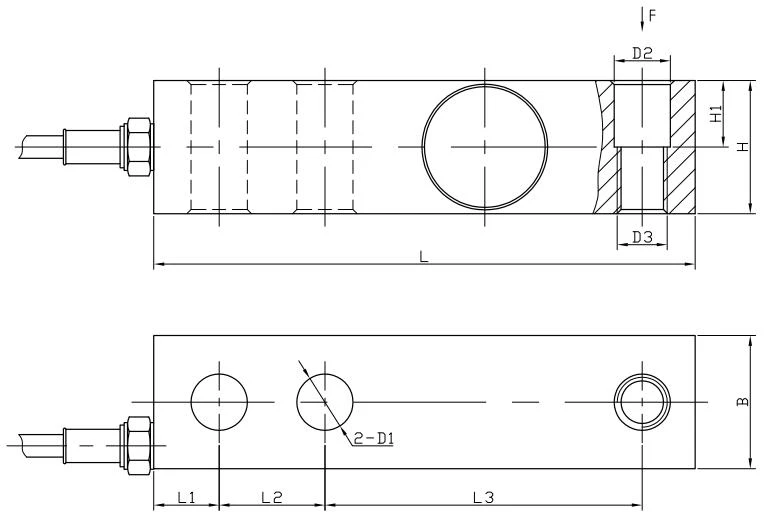

דיאגרמת מתאר
טבלה בגודל ספציפי
|
מדורג לִטעוֹן (t) |
L |
L1 |
L2 |
L3 |
H |
H1 |
B |
D1 |
D2 |
D3 |
|
0.05-2 |
130 |
15.7 |
25.4 |
76.2 |
32 |
16 |
32 |
ø13.5 |
ø13.5 |
M12X1.75 |
|
2.5-5 |
171.5 |
19.1 |
38.1 |
95.3 |
38 |
19 |
38 |
ø20 |
ø20 |
M18X1.5 |
|
7.5-10 |
222.5 |
25.4 |
50.8 |
123.8 |
51 |
25.5 |
51 |
ø27 |
ø27 |
M24X2 |
